二次元影像仪的概述有哪些

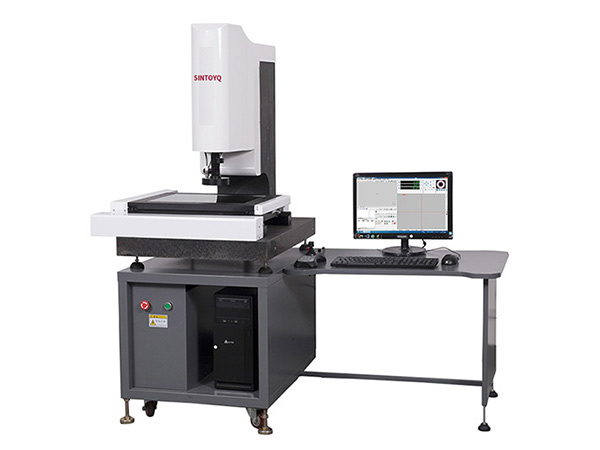

二次元影像仪，也称为二次元影像测量仪，是一种高精度的测量设备，以下是对其详细的概述：

一、定义与原理

二次元影像仪结合了光学投影和计算机技术，能够在数显投影仪的基础上进行质的飞跃。它集光、机、电、计算机图像技术于一体，通过光学镜头对物体进行放大成像，再由CCD摄像系统捕捉影像，最后由计算机软件进行高效检测。这一过程适用于复杂工件的轮廓和表面形状尺寸、角度及位置的测量。

二、仪器特点

非接触式测量：二次元影像仪采用非接触式测量方式，适合测量薄壁、软体零件等不易接触的工件。

图像放大功能：具有图像放大功能，可以强化小尺寸测量能力，提高测量精度。

测量速度快：二次元影像仪的测量速度快，可以显著提高测量效率。

采点密度高：采点密度高，保证测量的高可靠性。

多点测量：支持多点测量，包括点、线、圆、弧等，进一步提高了测量精度。

数据导出方便：测量数据可直接输入到CAD中生成工程图，也可输入到Word或Excel中进行统计分析。

三、应用领域

二次元影像仪因其高精度和多功能性，被广泛应用于多个行业，包括但不限于：

机械

电子

模具

注塑

五金

橡胶

低压电器

磁性材料

精密五金

精密冲压

接插件

连接器

端子

手机

家电

计算机（电脑）

液晶电视（LCD）

印刷电路板（线路板、PCB）

汽车

医疗器械

钟表

仪器仪表

四、维护与保养

为确保二次元影像仪的长期稳定运行和测量精度，需要对其进行定期的维护和保养。具体措施包括：

将仪器放置在清洁干燥的室内（室温20℃±5℃，湿度低于60%），避免光学零件表面污损、金属零件生锈以及尘埃杂物落入运动导轨。

仪器使用完毕后，工作面应擦拭干净，并罩上防尘套。

定期对仪器的传动机构及运动导轨上润滑油，保持机构运动顺畅。

工作台玻璃及油漆表面脏污时，可用中性清洁剂与清水擦拭，但不可用有机溶剂擦拭油漆表面。

五、注意事项

在使用二次元影像仪进行测量时，需要注意以下几点：

物件被测面的垂直测量。

压线相切测量。

高精度大倍率测量。

轮廓影像柔和光测量。

圆及圆弧均匀取点测量。

二次元影像仪以其高精度、自动化和智能化的特点，在精密测量领域发挥着重要作用。随着技术的不断发展，二次元影像仪的性能和应用范围也将不断拓展。
